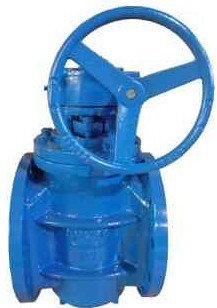

手动法兰式偏心旋塞阀XL43F 结构、原理与应用解析

手动法兰式偏心旋塞阀XL43F是一种广泛应用于工业管道系统中的切断和调节类阀门。它结合了旋塞阀的快速启闭特点与偏心结构的密封优势，尤其适用于含有固体颗粒、浆料或高粘度介质的工况。本文将从结构特点、工作原理、技术参数、应用场景及选型安装等方面，对该阀门进行系统解析。

一、结构特点

XL43F手动法兰式偏心旋塞阀主要由阀体、偏心旋塞、阀杆、密封副、法兰及手动驱动装置（手轮或手柄）组成。其核心设计在于“偏心”结构：旋塞的回转中心与密封面中心不重合，使得旋塞在开启和关闭过程中，密封面之间不会产生持续摩擦。

具体结构要点包括：

1. 阀体：采用铸钢、不锈钢或特殊合金铸造，法兰连接按GB、JB或ANSI标准制造，便于与管道法兰直接对接。
2. 偏心旋塞：旋塞体偏心安装，启闭时先脱离密封面再旋转，关闭时压紧密封面，实现金属硬密封或软密封。
3. 密封副：可根据介质选择金属对金属、金属对聚四氟乙烯（PTFE）或金属对橡胶等组合，耐磨损、耐冲刷。
4. 阀杆：经调质处理，具有足够的强度和抗扭性能；密封处采用填料函或O形圈，防止外漏。
5. 手动装置：通常为手轮或扳手，操作力矩小，启闭迅速，一般旋转90°即可完成全开或全关。

二、工作原理

XL43F偏心旋塞阀的启闭原理分为三个阶段：

1. 开启初期：逆时针旋转手轮，旋塞首先绕偏心轴转动一个微小角度，使密封面瞬间脱离接触，消除摩擦。
2. 中间旋转：继续旋转，旋塞围绕偏心中心转动，通道逐渐与管道对齐，介质流通。
3. 全开与关闭：旋转至90°时阀门全开；关闭时反向旋转，旋塞先转动再压向阀座，依靠偏心产生的楔紧力实现可靠密封。

由于启闭过程中密封面几乎无摩擦，因此阀门寿命长，操作力矩小，且不易因颗粒介质卡阻而失效。

三、主要技术参数

典型的技术参数范围如下（具体以厂家样本为准）：

• 公称压力：PN1.0～PN4.0 MPa（或Class 150～300）
• 公称通径：DN25～DN600
• 适用温度：-29℃～425℃（取决于密封材料）
• 适用介质：水、蒸汽、油品、纸浆、矿浆、污水、含颗粒流体等
• 连接方式：法兰式（RF或MFM密封面）
• 驱动方式：手动（手轮、手柄），也可改为蜗轮蜗杆、气动、电动
• 密封等级：金属硬密封一般可达Ⅳ级，软密封可达Ⅵ级

四、应用场景

XL43F偏心旋塞阀因结构特点，在以下领域表现突出：

1. 冶金行业：高炉炉渣、矿浆输送管道。
2. 化工行业：含结晶颗粒的母液、腐蚀性浆料。
3. 造纸行业：纸浆、黑液管道。
4. 污水处理：污泥、含砂污水。
5. 电力行业：灰渣、除灰系统。
6. 石油天然气：含砂原油、天然气管道。

尤其适用于需要快速切断且介质易沉淀、易结垢的场合。

五、选型与安装注意事项

1. 选型要点：

• 根据介质特性选择阀体和密封材料。例如腐蚀性介质选不锈钢或衬氟；含颗粒介质选硬质合金密封。

• 确认压力温度等级，不得超过阀门额定范围。

• 操作频率高时建议选配蜗轮箱或气动执行器。

1. 安装注意事项：

• 阀门可任意角度安装，但优先推荐水平或垂直管道，手轮朝上便于操作。

• 法兰连接时确保螺栓对称均匀紧固，防止密封面偏压。

• 管道吹扫时阀门应处于全开位，避免杂质损伤密封面。

• 长期存放后应清洗并加注润滑脂，启闭数次后再投入运行。

1. 维护建议：

• 定期检查填料函是否泄漏，必要时更换填料。

• 若密封面磨损，可调整偏心轴或更换旋塞组件。

• 操作时避免使用加长杆强行启闭，防止损坏阀杆。

六、

手动法兰式偏心旋塞阀XL43F凭借其独特的偏心结构，实现了低摩擦、长寿命、快速启闭和优良的密封性能，特别适合苛刻工况下的流体控制。在阀门栏目和旋塞阀分类中，它属于高性价比的工业阀门之一。用户在选型时应结合实际工况参数，选择合适的材质与密封形式，并严格按照安装维护规范操作，以充分发挥其性能优势。
